- 产品介绍

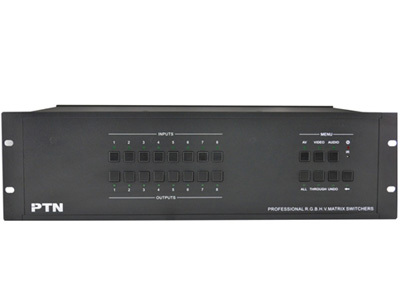

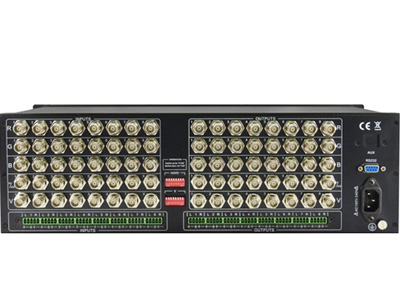

MRG88A是一个8x8RGBHV带立体声音频的音视频矩阵切换器，支持音频跟踪和分离切换。本产品主要应用于控制室，会议室，商务厅，政府机构等场合。
视频带宽高达450MHz；
支持H / V切换输出阻抗调节；
支持前面板锁定；
支持平衡和非平衡音频；
支持音频跟踪和音频分离切换；
支持10个自定义预置保存及加载模式；
瞬时显示切换，确保过渡平稳运行；
支持通过按钮，IR和RS232控制，可选TCP/IP控制；
支持掉电保护，断电不改变切换器的设置；
国际标准电源支持（AC100~AC240V，50/60Hz），安全认证。
视频输入/输出 | |
信号路数 | 8 路 |
接口 | BNC母头 |
Return Loss | <-30db@5mhz<> |
最小最大电平 | 0.5 ~ 2.0Vp-p |
阻抗 | 75Ω |
DC Offset | 1.5V |
切换方式 | 等高度间隔 |
视频常规参数 |
|
信号增益 | 0 dB |
带宽 | 450MHz (-3dB), 满载 |
信号格式 | RGBHV, RGBS, RGsB, RsGsBs,成分视频（ component video）, S-video, 复合视频（CVBS） |
切换速度 | 200纳秒 (最大值) |
信号串扰 | <-80db@5mhz<> |
音频输入/输出 | |
路数及接法 | 8 路,平衡/非平衡 |
接口 | 5针凤凰头接口 |
输入阻抗 | >10KΩ |
输出阻抗 | 50Ω |
音频常规参数 |
|
频率响应 | 20Hz ~ 20KHz |
立体声分离度 | >80dB@1KHz |
共态抑制比 | >90dB@20Hz~20KHz |
总谐波失真 +噪声 | 0.03% @ 1 kHz |
控制参数 |
|
串口控制 | RS-232, 9针母端口 |
红外控制 | 标配红外遥控器 |
选配控制方式 | TCP/IP 可编程的网络控制模块，PTNET |
串口针脚定义 | 2针发送, 3针接收, 5针接地 |
其他控制方式 | 前面板功能按键，带LED指示 |
常规参数 |
|
供电 | 100VAC ~ 240VAC, 50/60Hz |
工作温度 | -20 ~ +70℃（存储/使用温度） |
外形尺寸 | 长483 x 高87 x 宽260mm (2U高度) |
功耗 | 30W |
工作环境 | 10% ~ 90%（存储/使用湿度） |
机器净重 | 4.5Kg |
