- 产品介绍

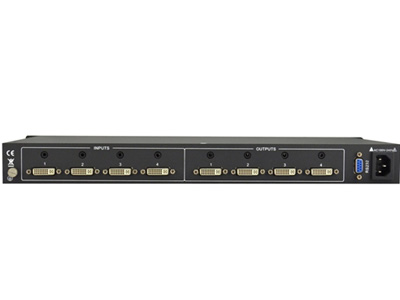

MDV44A是一个4x4 DVI带立体声音频的音视频矩阵切换器,支持音频跟踪和分离切换,支持EDID管理。本产品主要应用于控制室,会议室,商务厅,政府机构等场合。
兼容HDCP;
兼容HDMI信号;
支持前面板锁定;
支持3D,1080P,兼容HDTV;
支持音频跟踪和音频分离切换;
瞬时显示切换,确保过渡平稳运行;
智能EDID管理,保障信号源和显示设备的快速整合;
支持10个自定义预置保存及加载模式;
支持通过按钮,IR和RS232控制;
支持掉电保护,断电不改变切换器的设置;
国际标准电源支持(AC100~AC240V,50/60Hz),安全认证。
视频输入/输出 |
|
信号路数 | 4路DVI |
输入接口 | 母头 DVI-I 29针 |
输入电平 | T.M.D.S. 2.9V/3.3V |
输入阻抗 | 75Ω |
视频常规参数 |
|
信号增益 | 0 dB |
视频信号 | DVI 1.0 标准 DVI-D 全数字化 |
切换速度 | 200纳秒 (最大值) |
带宽 | 340 MHz (传输速率:10.2 Gbit/s) |
最大延时 | 5纳秒(±1纳秒) |
信号串扰 | <-50db@5mhz<> |
EDID/DDC智能管理 | 支持扩展显示识别数据(EDID)和显示数据通道(DDC)数据使用DVI和HDMI接口标准,扩展显示识别数据(EDID)和显示数据通道(DDC) 信号可以积极缓存.每一路输出都内置独立的EDID数据,可以重新写入和切换 |
HDCP协议 | 符合高带宽数码内容保护技术(HDCP),使用DVI1.1和HDMI1.3的标准 |
音频输入/输出 |
|
输入/输出 | 4平衡/非平衡立体声 |
输入/输出接口 | 5针凤凰头接口 |
输入阻抗 | >10KΩ |
输出阻抗 | 50Ω |
音频常规参数 |
|
频率响应 | 20Hz ~ 20KHz |
立体声分离度 | >80dB@1KHz |
共态抑制比 | >90dB@20Hz~20KHz |
总谐波失真 +噪声 | 1% @ 1 kHz, 0.3% @ 20 kHz |
控制参数 |
|
串口控制 | RS-232, 9针母端口 |
串口针脚定义 | 2针发送, 3针接收, 5针接地 |
其他控制方式 | 前面板功能按键,带LCD显示 |
选配控制方式 | TCP/IP网络控制模块 |
供电 | 100VAC ~ 240VAC, 50/60Hz |
工作温度 | -20 ~ +70℃(存储/使用温度) |
外形尺寸 | 长483 x 高44 x 宽235mm (1U 高度) |
功耗 | 25W |
工作环境 | 10% ~ 90%(存储/使用湿度) |
机器净重 | 1.5Kg |
