- 产品介绍

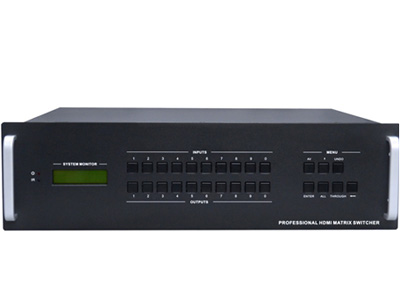

MHD1616是一个16x16HDMI矩阵切换器，支持EDID管理。它使任何输入到任何输出或所有输出可以交叉切换。本产品主要应用于控制室，会议室，商务厅，政府机构等场合。
兼容HDCP；
兼容DVI信号；
支持前面板锁定；
支持冗余电源；
支持HDMI1.4a，支持3D；
支持1080P，兼容HDTV；
瞬时显示切换，确保过渡平稳运行；
智能EDID管理，保障信号源和显示设备的快速整合；
EDID管理由前面板直接操作；
支持10个自定义预置保存及加载模式；
支持通过按钮，IR和RS232控制，可选TCP/IP控制；
支持掉电保护，断电不改变切换器的设置；
国际标准电源支持（AC100~AC240V，50/60Hz），安全认证。
视频输入/输出 | |
信号路数 | 16路HDMI |
接口 | HDMI 1.3母接口 |
最小最大电平 | T.M.D.S. 2.9V/3.3V |
阻抗 | 75Ω |
视频常规参数 |
|
信号增益 | 0 dB |
视频信号 | HDMI 信号(或 DVI-D) |
分辨率范围 | 最大支持：1920 x 1200 或 1080P（60Hz） |
带宽 | 340 MHz (速率10.2 Gbit/s) |
最大像素时钟 | 165MHz |
切换速度 | 200纳秒(最大值) |
EDID/DDC智能管理 | 支持扩展显示识别数据(EDID)和显示数据通道(DDC)数据使用DVI和HDMI接口标准，扩展显示识别数据(EDID)和显示数据通道(DDC) 信号可以积极缓存.每一路输出都内置独立的EDID数据，可以重新写入和切换 |
HDCP协议 | 符合高带宽数码内容保护技术(HDCP)，使用DVI1.1和HDMI1.4a的标准 |
音频常规参数 |
|
数字音频 | 支持HDMI音频通过RGB和YCrCb线路传播,积极缓冲 |
控制参数 |
|
串口控制 | RS-232, 9针母端口 |
红外控制 | 标配红外遥控器 |
串口针脚定义 | 2针发送, 3针接收, 5针接地 |
其他控制方式 | 前面板功能按键，带LED指示 |
选配控制方式 | TCP/IP 可编程的网络控制模块，PTNET |
常规参数 |
|
供电（自适应） | 100VAC ~ 240VAC, 50/60Hz |
工作温度 | -20 ~ +70℃（存储/使用温度） |
外形尺寸 | 长483 x 高132 x 宽320mm (3U高度) |
功耗 | 25W |
工作环境 | 10% ~ 90%（存储/使用湿度） |
机器净重 | 2.5Kg |
